GLOBALBASEマニュアル集
>>
LOCALBASEユーザインタフェース・マニュアル
>>
編集画面のインタフェース
2007-11-04版
編集画面のインタフェース
著者:
森 洋久 / joshua＠globalbase.org ※ 中島 智人 / nakajima＠zeta.co.jp / 株式会社ゼータ ※
*
概要
*
この作業の前提となるシステム用件
*
[ステップ1] 画面説明
*
[ステップ2] プロットの追加(1)
*
[ステップ3] プロットの追加(2)
*
[ステップ4] プロットの追加(3)
*
[ステップ5] プロットの追加(4)画像等のファイルをアップロードして添付する
*
[ステップ6] プロットデータの変更(1)
*
[ステップ7] プロットデータの変更(2)
*
[ステップ8] プロットデータの変更(3)
*
[ステップ9] プロットデータの削除(1)
*
[ステップ10] プロットデータの削除(2)
*
[ステップ11] プロットデータの削除(3)
概要
LOCALBASEではプロットデータを編集することが出来ます。ここでは、その方法について説明します。
▲
ページトップへ戻る
この作業の前提となるシステム用件
LOCALBASEのセットアップされ、編集機能がセットアップされたサーバがあり、その編集画面へWWWブラウザで接続出来ること。
▲
ページトップへ戻る
[ステップ1] 画面説明

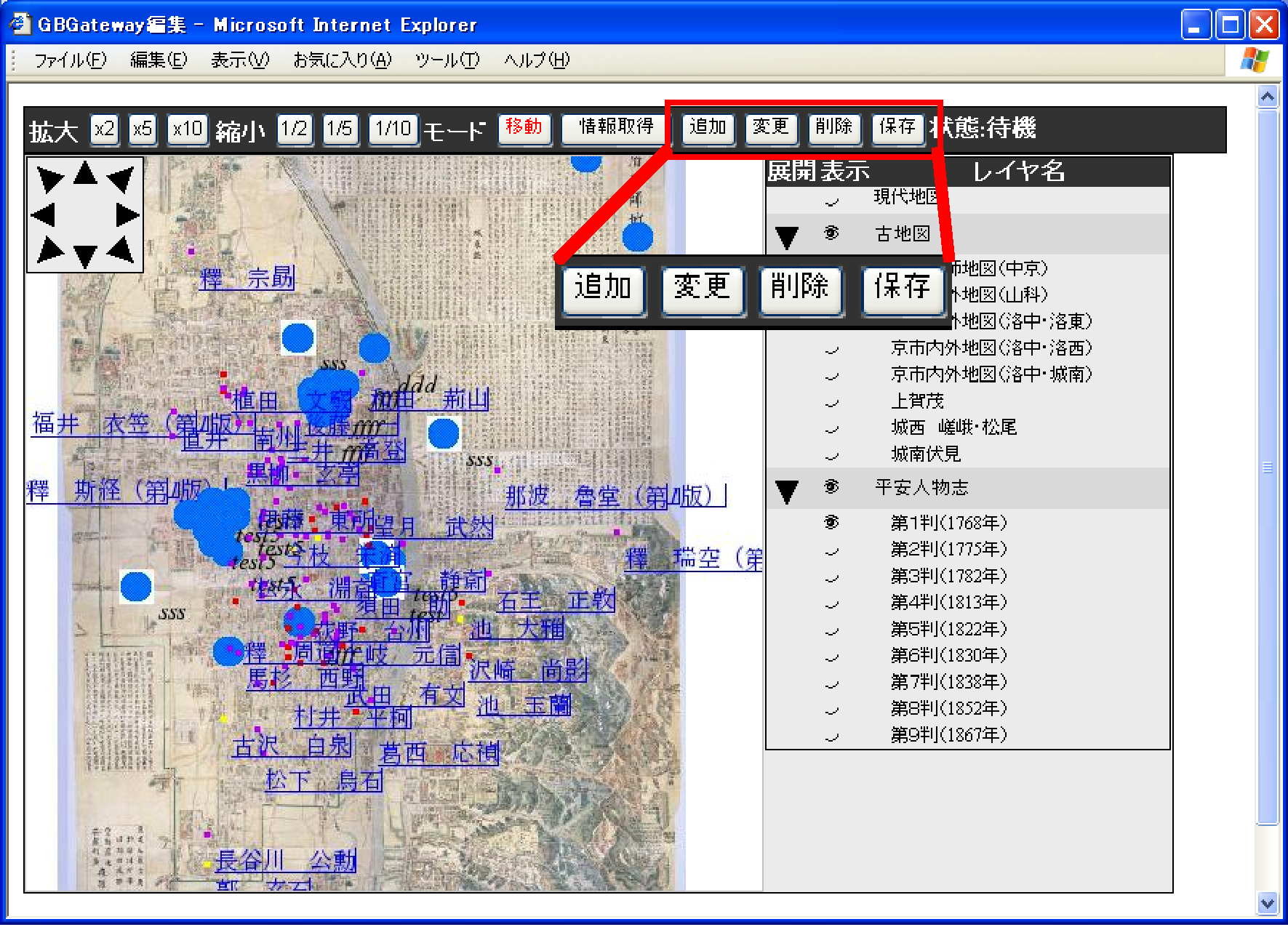

図 編集画面
図(編集画面)
GLOBALBASE-HTTPゲートウェイの閲覧画面に対して、追加・変更・削除・保存のボタンが画面上部に追加されています。 それぞれ、プロットデータの追加、変更、削除を行う為ボタンと、編集行ったデータを保存する為のボタンです。追加、変更、削除を行った後は、保存ボタンで、変更内容を確定して下さい。
▲
ページトップへ戻る
[ステップ2] プロットの追加(1)

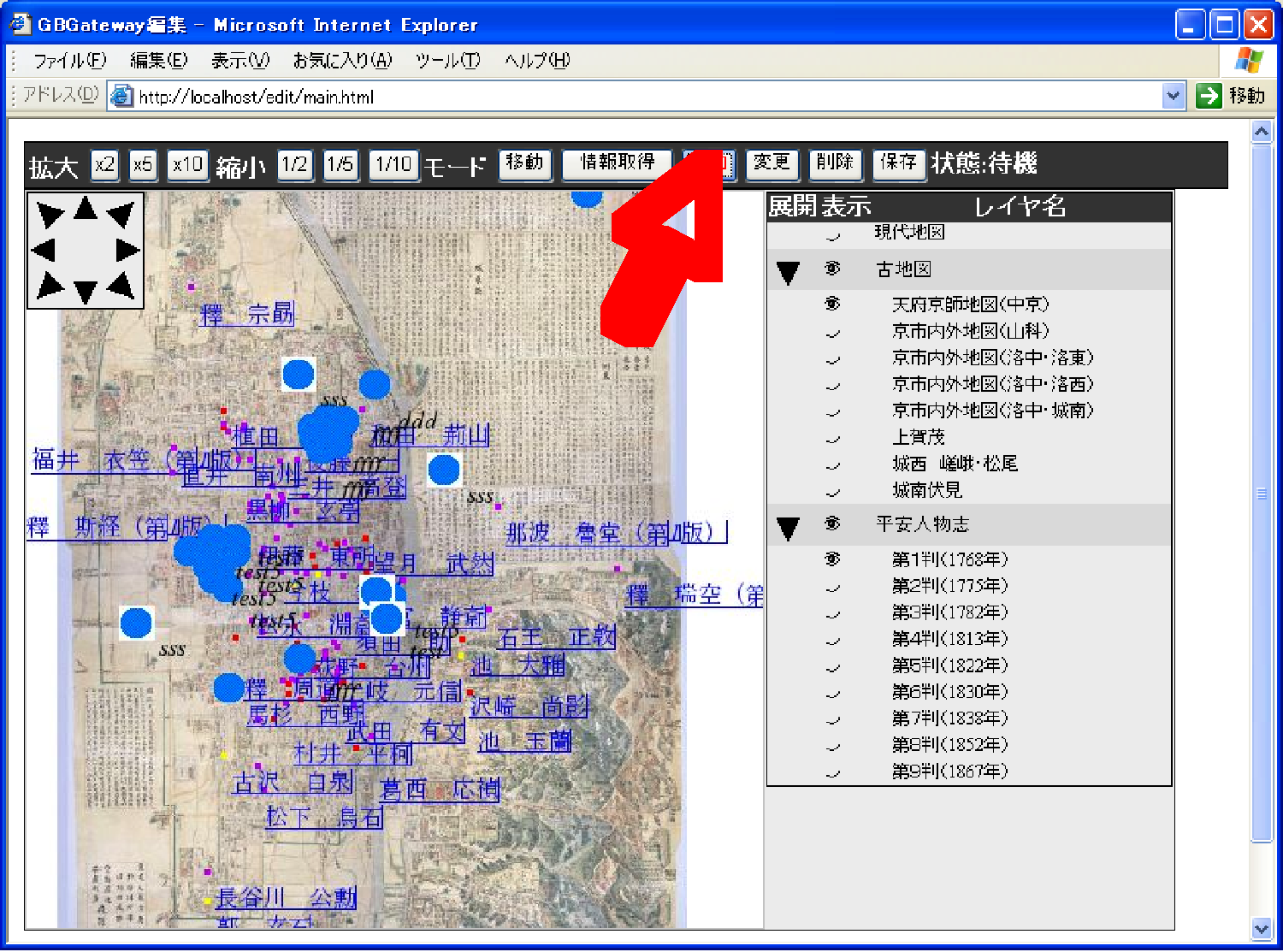

図 プロットの追加(1)
図(プロットの追加(1))
： 追加ボタンをクリックします。
▲
ページトップへ戻る
[ステップ3] プロットの追加(2)

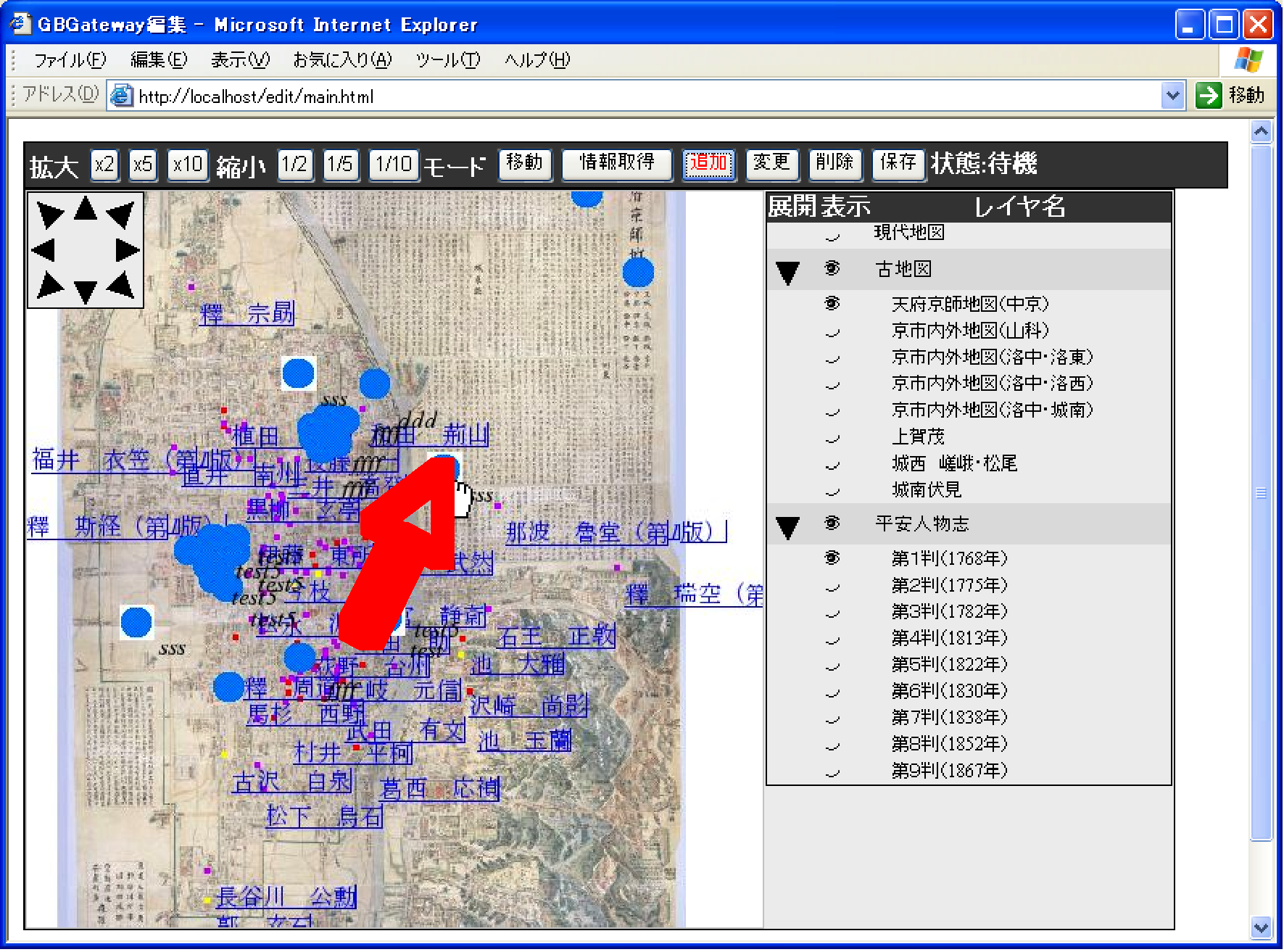

図 プロットの追加(2)
図(プロットの追加(2))
： プロット先をクリックします。
▲
ページトップへ戻る
[ステップ4] プロットの追加(3)

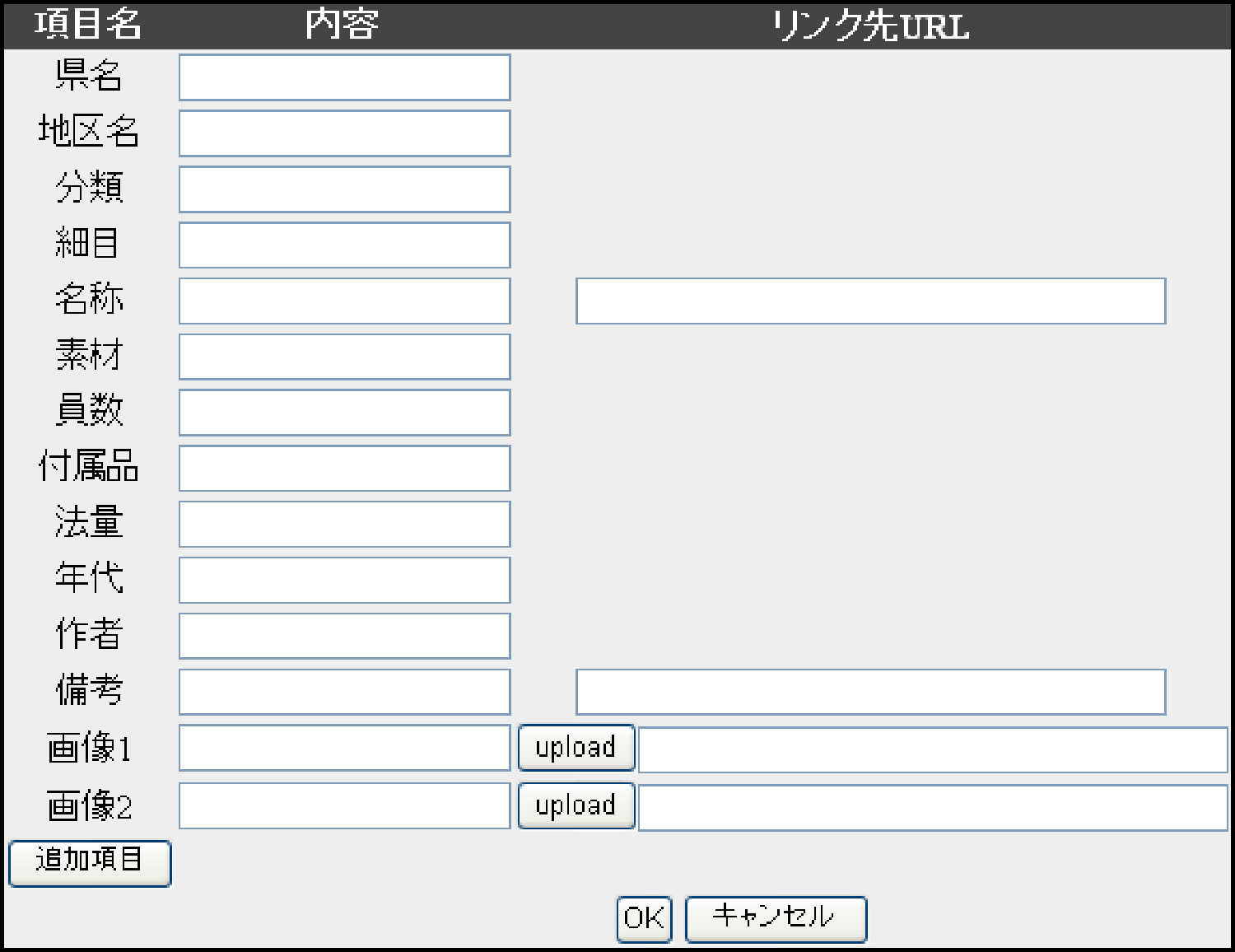

図 プロットの追加(3)
図(プロットの追加(3))
： 入力画面に必要項目を入力します。リンク先URLは、入力する項目に対して、関連するURLがある場合に、入力します。無い場合には、空欄のままにします。 各項目への入力が完了した後、画面下のOKボタンをクリックすると、地図上にデータがプロットされます。 この画面は一例です。実際の入力項目は、ウェブサイト側の設定次第で変わります。また、プロット後、実際にプロットが表示されるまでに、数秒の時間がかかる場合があります。
[チェック]
プロットデータの確認
プロットしたデータの確認は、移動ボタンをクリックして、移動モードでプロットをクリックします。
▲
ページトップへ戻る
[ステップ5] プロットの追加(4)画像等のファイルをアップロードして添付する

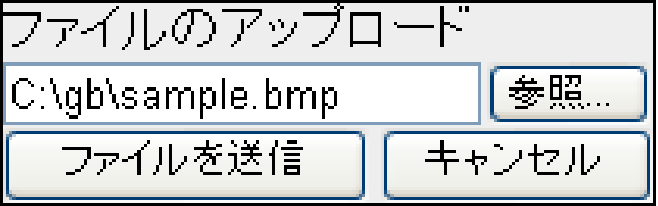

図 アップロードデータ
図(アップロードデータ)
： 関連ファイルを設定出来る項目には、uploadボタンが表示されます。 このボタンをクリックすると、
図(アップロードデータ)
が現れますので、参照ボタンをクリックして、ファイル選択画面でファイルを選択した後、”ファイルを送信”ボタンをクリックする事で、ファイルをサーバにアップロードする事が出来ます。アップロード先のURLが、自動的にリンク先URLとして設定されます。
▲
ページトップへ戻る
[ステップ6] プロットデータの変更(1)

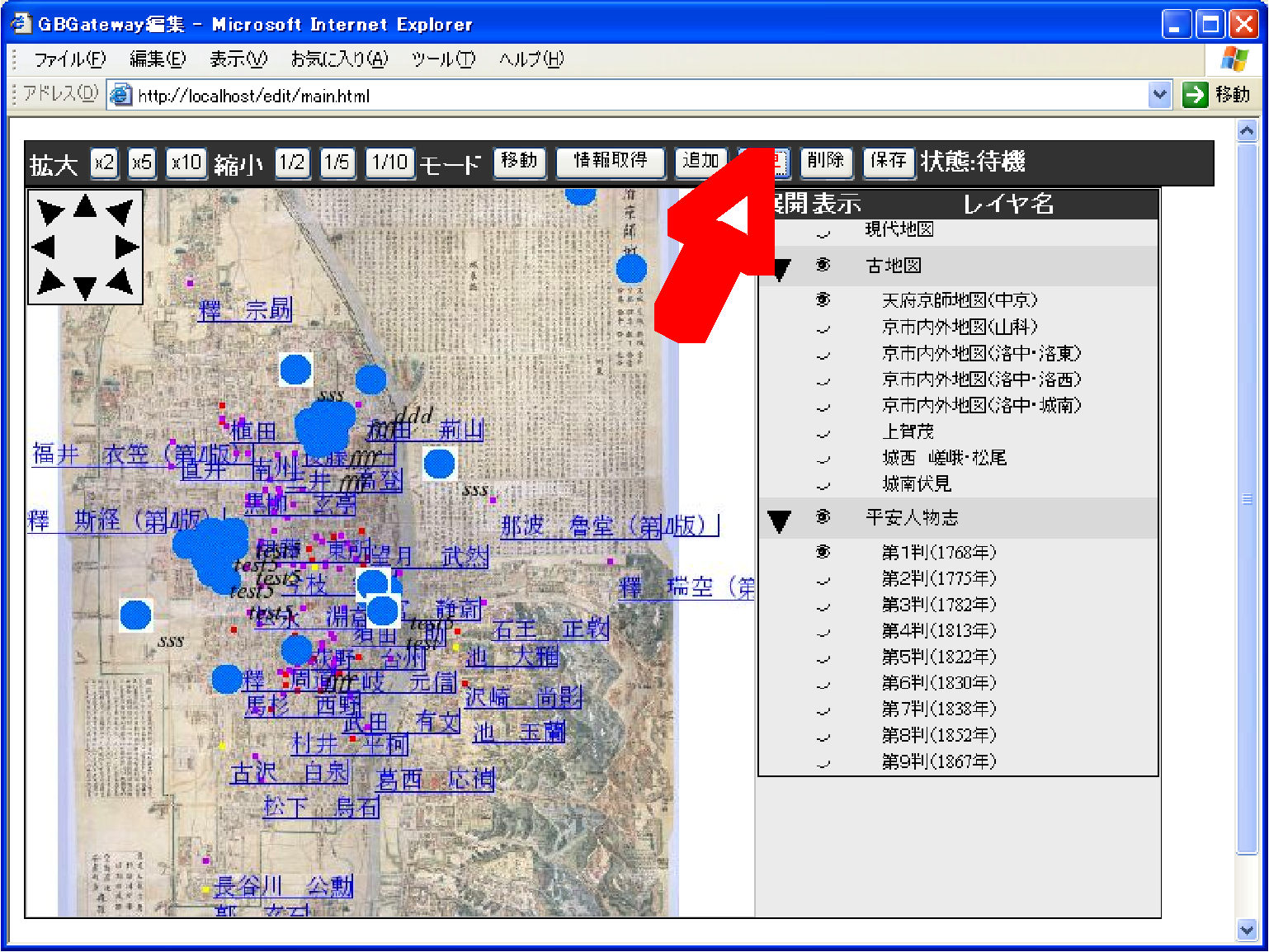

図 プロットデータの変更(1)
図(プロットデータの変更(1))
： 変更ボタンをクリックします。
▲
ページトップへ戻る
[ステップ7] プロットデータの変更(2)

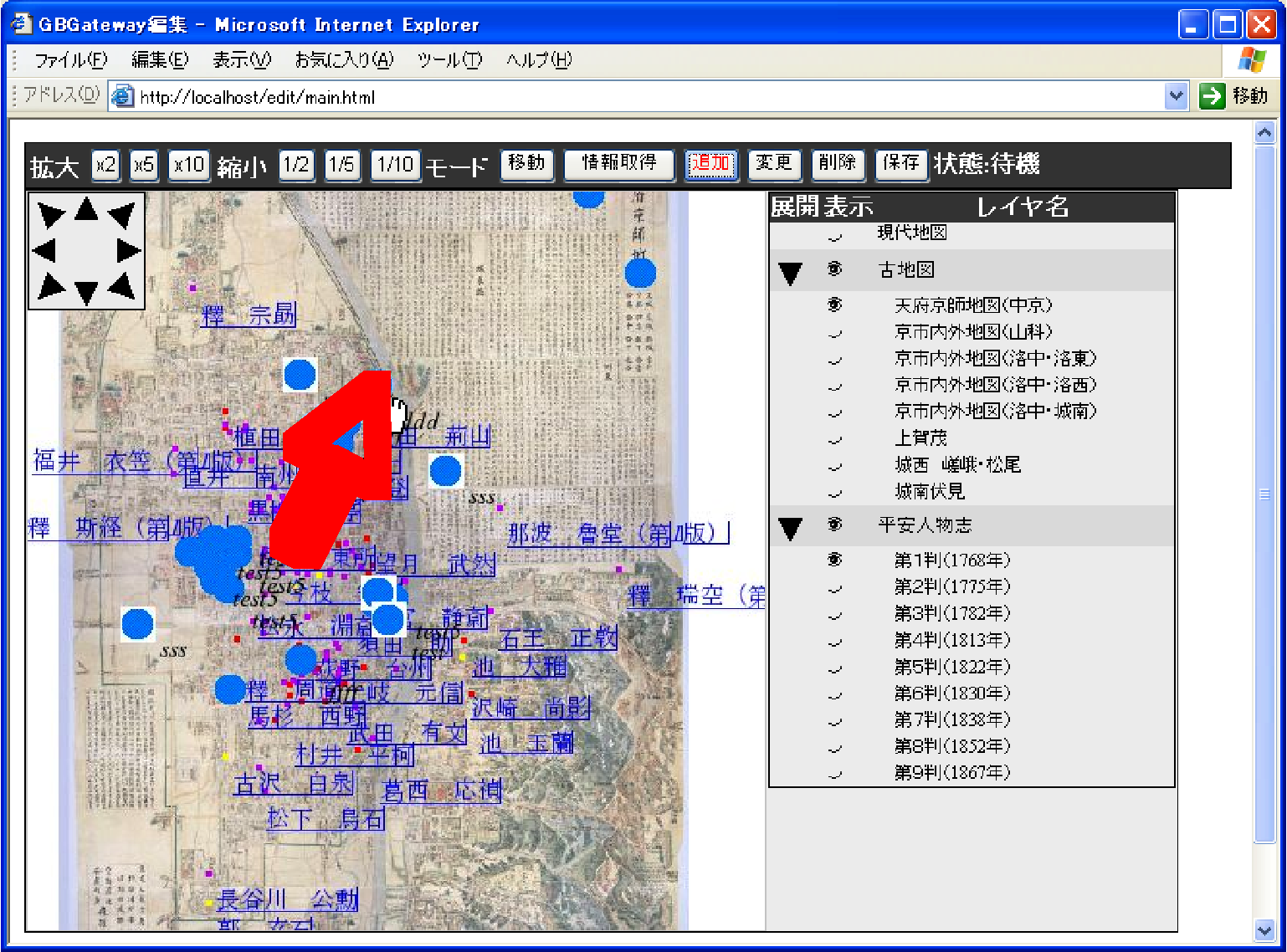

図 プロットデータの変更(2)
図(プロットデータの変更(2))
： 変更したいプロットをクリックします。 入力時とほぼ同じ入力画面
図(プロットの追加(3))
が表示されますので、データを変更し、OKボタンをクリックして変更を確定します。
▲
ページトップへ戻る
[ステップ8] プロットデータの変更(3)

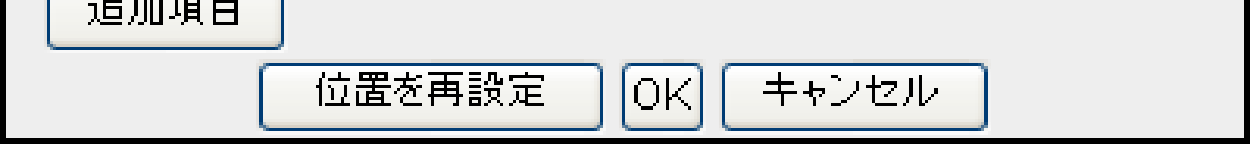

図 位置の再設定ボタン
図(位置の再設定ボタン)
： プロットした位置を変更する場合には、情報入力画面の変更画面下の”位置を再設定”ボタン [UNDEF REF (fig-ewq-7)]をクリックした後、移動先をクリックします。 実際に移動がプロットに反映され、表示されるまでに、数秒の時間がかかる場合があります。
▲
ページトップへ戻る
[ステップ9] プロットデータの削除(1)
図 プロットデータの削除(1)
図(プロットデータの削除(1))
： 削除ボタンをクリックします。
▲
ページトップへ戻る
[ステップ10] プロットデータの削除(2)

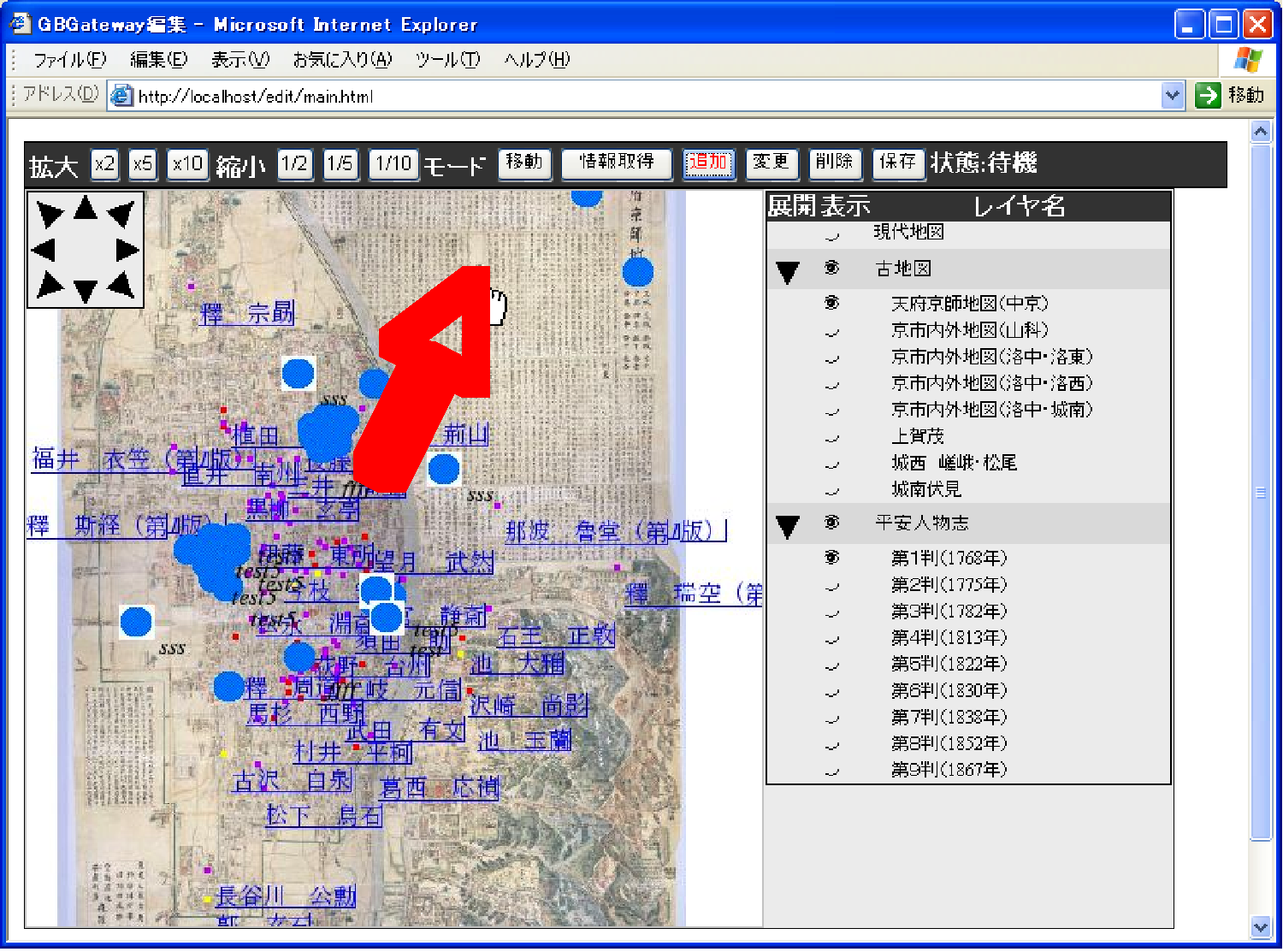

図 プロットデータの削除(2)
図(プロットデータの削除(2))
： 削除したいプロットをクリックします。
▲
ページトップへ戻る
[ステップ11] プロットデータの削除(3)
図 プロットデータの削除(3)
図(プロットデータの削除(3))
： OKボタンをクリックします。
▲
ページトップへ戻る
